航空葉片
精鍛、鑄造、機加、蠟?zāi)！⑷~片組
航空發動機是一種高度復雜和精密的熱力機械，主要為航空器提供飛行動力，被譽為飛機的”心臟”,又被稱為”工業之花”。航空葉片是發動機的核心部件之一，也是涉及發動機安全性能的關鍵動力部件，其形狀和制造精度很大對于發動機的動力性能有著至關重要的影響。然而，要制造出大量符合設計要求的葉片，對其檢測數據進行精確的評價分析，成為葉片制造過程中必要環節。
汽輪機葉片
渦輪葉片是燃?xì)廨啓C(jī)的核心熱端部件，其研發和制造是一個國家工業的發展規模和技術水平的重要體現，作為氣動能量轉換的關鍵部件，渦輪葉片的尺寸精度不僅關系到燃?xì)廨啓C(jī)是否能夠順利裝片，也是保證其安全運行的關鍵。
水輪機
水電站中的水輪機是工程中極其重要的機電設備之一，是實現工程功能及效益的主要設備。水輪機的正常運轉及使用效率直接影響到整個工程項目；由于在運行中受到氣蝕和磨損，出現損傷、變形、開裂、破碎等缺陷，會嚴重影響水輪機的工作效率和安全性。想要減少此類問題的發生，就要對前期生產的葉片進行精準測量。
通過三坐標測量機可準確地對葉片的型面及孔位進行檢測，并根據測量的數據，能起到指導葉片修復工作的作用，達到評價修復質量的目的，從而保證水輪機的正常運轉及使用效率。
葉輪
整體葉輪作為動力機械的整體葉輪作為動力機械的關鍵部件，廣泛應用于航空航天等領域。葉輪主要檢測位置有葉片、流道和前緣等。檢測項目有葉片輪廓度和厚度、葉尖和內流道輪廓度、前緣輪廓度等。
1、葉輪葉片檢測的難點在于扭曲的復雜型面，AEH愛德華四軸掃描完美地解決了這個問題。
2、測量軟件根據葉片理論葉型、扭曲間隙自動計算出每個測點的轉臺角度和測針進出葉片安全點的位置，節約了大量的編程時間。
葉片檢測

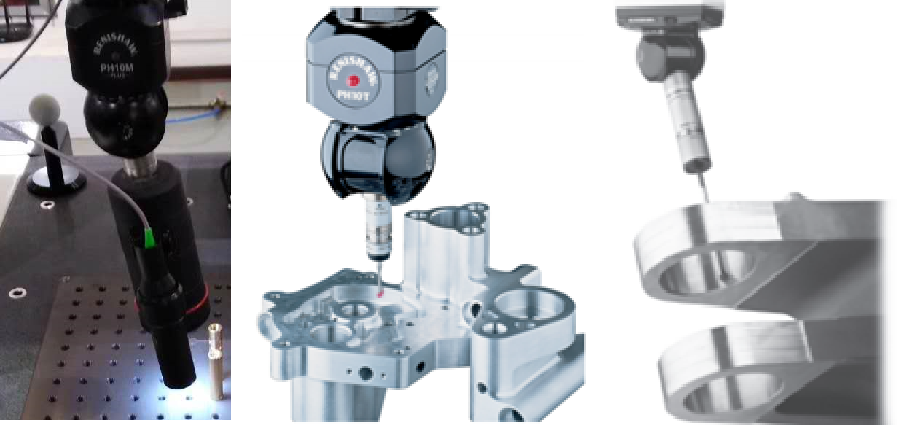

可以選擇點激光的非接觸式，接觸式觸發，掃描測頭測量
通過葉片專用軟件選擇葉片種類，自動開始執行測量程序,測量完成，專用軟件自動輸出檢測報告。
建立坐標系的方式有多種方式，根據客戶需求可以是點線面找正、RPS找正、三個中心點找正等。
當葉片的裝配基準是比較規整的形面時，我們一般采用點線面的方式找正坐標系。先手動粗建坐標系，再自動精建坐標系，還可以對坐標系進行修正，包括坐標系旋轉和平移。
當葉片的裝配基準沒有比較規整的形面時，比如裝配面都是圓柱面或者鋸齒面的，我們可以考慮用RPS找正的方式來建立坐標系。利用理論的RPS點，通過程序循環，從而達到我們精確建立葉片的目的。
測量方式-接觸式掃描
測量方式-光學快速多軸測量系統
葉片的質量與用葉片組成的產品的性能有極大的關系，葉片的檢測是保證葉片質量的重要環節，傳統葉片的檢測是通過樣板檢測、氣動量?jī)x檢測來實現的，后來由三坐標測量機來完成葉片的檢測，替代了傳統的葉片檢測，大大提高了葉片檢測的效率和精度，但此種方法要求測量時處于恒溫環境下且采樣效率較低。
愛德華除了傳統的觸發、掃描測量機可用于葉片檢測外，光學快速多軸測量系統是專為葉片測量量身定制的解決方案，它用四軸運動與白光測量相結合的全新測量模式取代了原有的接觸式測量，克服了接觸式測頭在測量葉片時的固有弱點，在葉片測量領域?yàn)榭蛻籼峁┝巳碌臏y(cè)量解決方案，改變了葉片測量領域中，由單一的接觸式測量，突破為非接觸式測量與轉臺相結合的全新測量模式。
葉片評價軟件功能
1、兼容愛德華、?？怂箍?、蔡司等不同測量設備，自動抓取葉片測量的數據。
2、可處理觸發、掃描、激光、影像等測量傳感器采集的測量數據。
3、可滿足精鍛、機加、鑄造等不同葉片加工方式對型面評價的技術要求。
4、葉片型面擬合方法多樣化：葉盆、葉背整體擬合、葉盆基準擬合、葉背擬合、進排氣邊擬合、中線擬合。
5、評定公差多樣化：均勻公差、分段公差、單邊公差。
6、可根據客戶的特殊要求，定制開發。
評定項目
厚度：葉型最大厚度，進排氣邊厚度。
長度：弦長，葉型在X,Y軸投影長度。
位置：進、氣邊位置。
角度：弦角。
各截面葉型輪廓：最佳擬合后各截面葉盆最高點和最低點，葉背各截面最高點和最高點，各截面整體輪廓。
葉身總輪廓：最佳擬合后葉盆最高點和最低點，葉背最高點和最高點，葉盆和葉背整體輪廓。
形狀：最佳擬合后彎曲、扭轉偏離數值。
位移：最佳擬合后的X，Y 方向位移，要求可進行分項獨立最佳擬合。
K點的評定： K點厚度和偏離值（法向）。
